先日透明基板を使ったサーボの駆動基板を作りましたが、実は回路自体は同じでUV印刷無しのものも作っていただいていました。アイディアとして、下記の記事のペッパーズゴーストの様に透明基板にキャラクターが投影される様なものを作れないかと考えていたためです。

結果としては本来の構成ではあまりきれいに映らなかったのですが、少し構成を変えてある程度納得できるレベルの作品を作ることができました。

概要

動作の様子です。

M5Stack Core2と透明基板とハーフミラーを使ってNTPサーバから時刻を取って来てRTC使う時計ができた#PCBGOGO #pr pic.twitter.com/fBBqjeNpTl
— パスコンパス (@pscmps) August 14, 2024

YouTube Short

ハーフミラーの後ろに透明基板、その後ろにM5 Stack Core2を配置しています。ハーフミラーはけけゆうさんに教えていただいたアクリ屋さんで購入しました。長方形で寸法指定で購入できるので便利です。

https://x.com/krafts_kustoman

www.acry-ya.com

また、透明基板を作る際に透明レジストを指定すると透明度が下がるという記事を拝見しました。今回の様に配線部を見せて透過させたい時はレジスト無しの指定が良いかもしれません。

kohacraft.com

プログラム

M5UnifiedのRTCのサンプルプログラムの処理をかなり参考にしています。NTPサーバから時刻を取得してRTCを使う一連の部分はほぼそのままいただいています。

クリックでプログラムの詳細表示

#include "SD.h"
#include <M5Unified.h>
#include <WiFi.h>
#include <time.h>

#define JST 3600 * 9        // グリニッジ標準時と日本標準時の差

 #define WIFI_SSID     "****"
 #define WIFI_PASSWORD "****"
 #define NTP_TIMEZONE  "JST-9"
 #define NTP_SERVER1   "0.pool.ntp.org"
 #define NTP_SERVER2   "1.pool.ntp.org"
 #define NTP_SERVER3   "2.pool.ntp.org"

M5Canvas canvas(&M5.Lcd);  // オフスクリーンバッファとしてキャンバスを使用

void setup() {

  auto cfg = M5.config();       // M5Stack初期設定用の構造体を代入
  cfg.external_rtc  = true;  // default=false. use Unit RTC.

  M5.begin(cfg);                           // M5デバイスの初期化

  configTzTime(NTP_TIMEZONE, NTP_SERVER1, NTP_SERVER2, NTP_SERVER3);
#ifdef WiFi_h
  M5.Log.print("WiFi:");
  WiFi.begin( WIFI_SSID, WIFI_PASSWORD );

  for (int i = 20; i && WiFi.status() != WL_CONNECTED; --i)
  {
    M5.Log.print(".");
    delay(500);
  }
  if (WiFi.status() == WL_CONNECTED) {
    M5.Log.println("\r\nWiFi Connected.");
    M5.Log.print("NTP:");
#if SNTP_ENABLED
    while (sntp_get_sync_status() != SNTP_SYNC_STATUS_COMPLETED)
    {
      M5.Log.print(".");
      delay(1000);
    }
#else
    delay(1600);
    struct tm timeInfo;
    while (!getLocalTime(&timeInfo, 1000))
    {
      M5.Log.print(".");
    };
#endif
    M5.Log.println("\r\nNTP Connected.");

    time_t t = time(nullptr)+1; // Advance one second.
    while (t > time(nullptr));  /// Synchronization in seconds
    M5.Rtc.setDateTime( gmtime( &t ) );
  }
  else
  {
    M5.Log.println("\r\nWiFi none...");
  }
#endif

  M5.Display.clear();
  canvas.setTextColor(TFT_BLACK);
  canvas.setTextSize(3);
  canvas.setFont(&fonts::lgfxJapanMincho_16);

  while (false == SD.begin(GPIO_NUM_4, SPI, 15000000)) {
    M5.Display.println("SD Wait...");
    delay(500);
  }

  M5.Display.setBrightness(255);

  M5.Lcd.fillScreen(WHITE);

  // キャンバスを初期化
  canvas.createSprite(320, 240);  // 画面サイズに合わせてキャンバスを作成

}

int i = 0;
int prev_i = 0;

void loop() {

  static constexpr const char* const wd[7] = {"Sun","Mon","Tue","Wed","Thr","Fri","Sat"};
  auto t = time(nullptr);
  auto tm = localtime(&t); // for local timezone.

  M5.delay(1);

  M5.update();

  canvas.startWrite();
  canvas.setCursor(200, 135);

  // 前の位置の上書きは不要。キャンバス上で背景を上書き
  canvas.fillRect(0,0,320,240,WHITE);
  // canvas.fillRect(0,0,320,240,SKYBLUE);

  if(((i+50)%4)<2){
    canvas.printf("%02d:%02d", tm->tm_hour, tm->tm_min);

    canvas.drawPngFile(SD, "/mgr_dot1.png",i,75,100,100,0,0,2);
    if((i+50)%2==0){
      // M5.Speaker.tone(600,10);
    }
  }else{
    canvas.printf("%02d %02d", tm->tm_hour, tm->tm_min);
    canvas.drawPngFile(SD, "/mgr_dot1_2.png",i-1,75,100,100,0,0,2);
    if((i+50)%2==0){
      // M5.Speaker.tone(500,10);
    }
  }


  // canvas.drawPngFile(SD, "/m5haikei.png",0,0);
  canvas.drawPngFile(SD, "/m5haike2i.png",0,0);
  // キャンバス全体を一度に画面に描画
  canvas.pushSprite(0, 0);

  canvas.endWrite();

  i=i-2;
  if(i<-50){
    i=350;
  }

}

github.com

後はあらかじめSDカードに保存していたpngの画像を表示して歩かせています。ポイントはcanvasに全て表示させたい画像をまとめてから画面を更新することです。このようにしないと頻繁に点滅してちらつくか、残像の様に前の画像が残ってしまいます。

今のところはかなりシンプルですが、抵抗や素子をピクミンの様に持ち運ばせたり、LEDの付近から画面内に電気のオンオフの紐を垂らして画面の背景の色や本物のLEDのオンオフを切り替えたり、まだまだ色々できそうです。表面実装のLEDであればM5Stackとの隙間に入りそうかなと思っています。

ドット絵

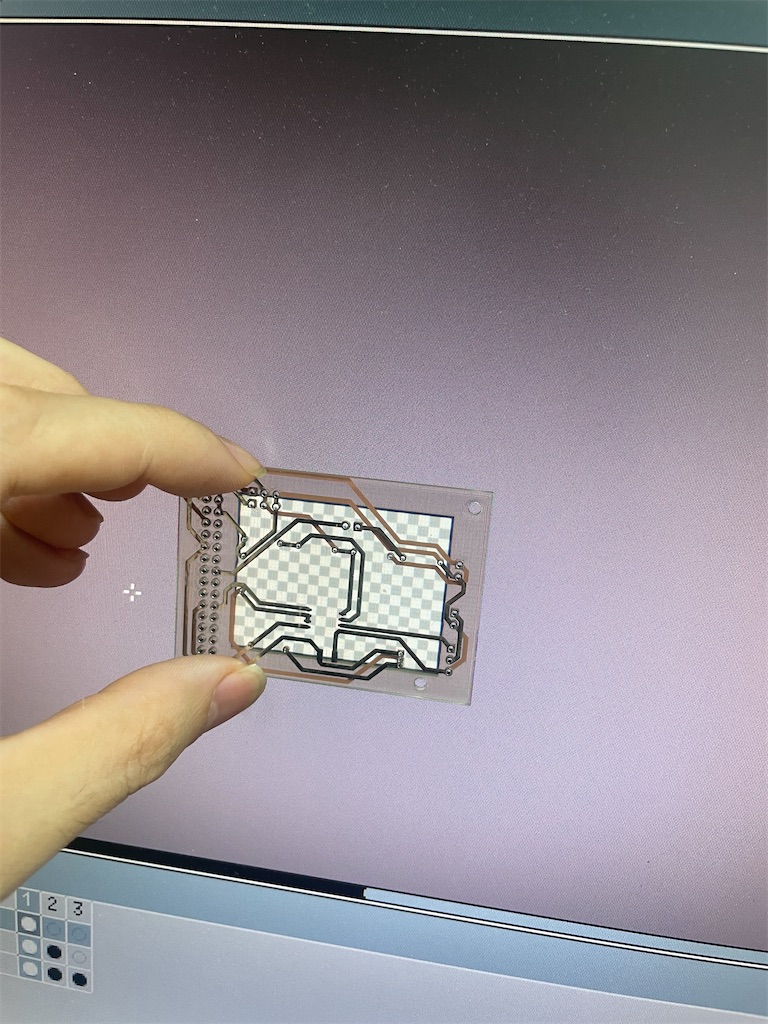

よく見ると画面内の配線と抵抗や素子の位置を合わせています。また、抵抗の色も合わせています。画面の位置と基板の配置はPC画面上に直接基板を当ててアナログと根性で合わせました。

ドット絵はaspriteというソフトを使っていますが今回の広めの背景で結構操作に慣れるきっかけになったので良かったです。ちょっとしたgifアニメーション位なら作れそうな気がしてきました。最初は1dotを最小単位で書いていたのですが、途中からキャラクターが小さくなりすぎることに気が付いて、サイズを倍にしました。違う単位のdot絵が混在するのが許せなかったので、背景も書き直したのが地味に面倒でした。

↓修正前
