LINEとIFTTTの連携

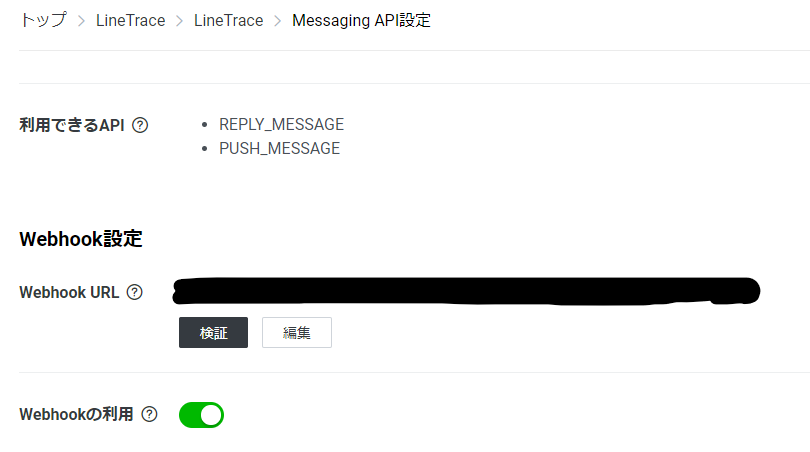

ここまでは比較的簡単でした。LINE Developersに登録後にbotを作りIFTTTでWebhookをトリガと設定して生成されたURLをLINE botのWebhookの利用をオンにして
URLを打ち込めばLINE botに何かを送信するとトリガが引かれます。

f:id:yoichi_41:20200428235409p:plain

IFは良くてもその後のThenが問題で、だいぶ苦労しました。

MQTTに関して

最初プログラムをUiFlowで作っていたのでそのまま連携を追加できないかと UiFlowにあるMQTTという通信方式のブロックを使って実現しようとしてみました。結果から言うとこの方法は一部実行できたものの、失敗しました。
どなたかの何かに役立つ可能性も0ではないと思うので覚書として残します。

LINEに明日の天気を知らせる連携を以前にIFTTTという無料のサービスを使ってやったことがあったので IFTTTとMQTTのサービスで連携できるものがないかを調べました。

下記記事によるとどうやらCloud MQTTはできない様です。

mqtt - IFTTT Maker service and CloudMQTT - Stack Overflow

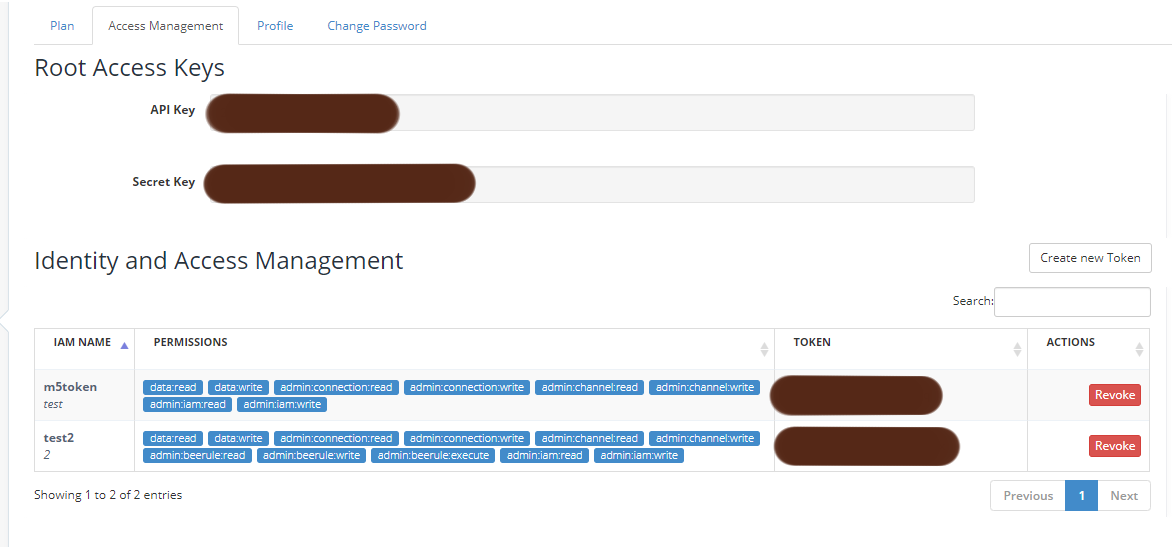

そこでもう少し調べたところBebotteというサービスがあり、そちらでは連携ができそうということがわかりました。アカウントを作りチャンネルを作ってAccount SettingのAccess ManegementのIdentify and Access Managementの横のCreate new Tokenを押してアクセス権を設定し、トークンを作ります。

f:id:yoichi_41:20200428231142p:plain

こちらのトークンをUiFlowのトークンへ張り付けます。
※画像では空欄ですが、キーにも同様のトークンを入力します。

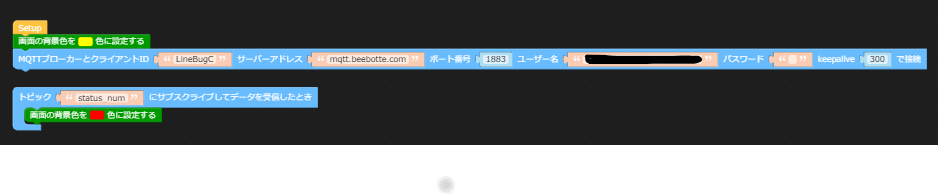

f:id:yoichi_41:20200428231706p:plain

これでそれぞれトピックに対してSubscribeした際に画面表示ボタンを押したときにPublishするように設定したM5AtomとM5StickCを用意して実験したところ、相互に通信することができました。また、IFTTTとBeebotteの連携もできました。

ちょっと分かりづらいですが
stickC
・bボタンで「1」をpublish
・subscribeした時に値を表示

atom
・aボタンで「5」をpublish
・subscribeした時に笑顔を出す

という感じで動いています
— パスコンパス (@pscmps) 2020年4月19日

しかしながら、色々設定を変えてもIFTTTからのM5StickCへ送ることがどうしてもできませんでした。
おそらくですが、この記事の証明書の辺りが関係していると思われます。
証明書まわりはUiFlowのmicro pythonでは容易にいじれない設定の様です。
また、ラズパイを中継すれば実現できそうですが、手間がかかりそうなのでMQTTは諦めることにしました。

参考: IFTTT, Beebotte, Mosquitto, SSL/TLS を使って, なるべく安全に Google Home から Raspberry Pi や ESP8266 を操作する - Qiita

Blynkに関して

そこで調べていて見つけたのがBlynkというサービスでした。こちらはArduinoで専用のライブラリを入れて連携をすると手軽にESP32等のマイコンをスマホと連携できるアプリです。
面白いのがArduino側に仮想ピンというものを設定可能でBlynkからの操作でその仮想ピンの状態を変化させることができます。今回は仮想ピンが[1]になったタイミングで状態を切り替えるプログラムにしています。

ただ、今回は譲れないところとして「LINEからメッセージを送ってLINE TRACEマシンにおやつを運んでもらう」というところがあるので一工夫が必要でした。具体的には下記記事のAction側の設定URLの解説が大変参考になりました。ありがとうございました。

IFTTTのwebhookチャンネルでArduinoを使う（Action側） - Qiita

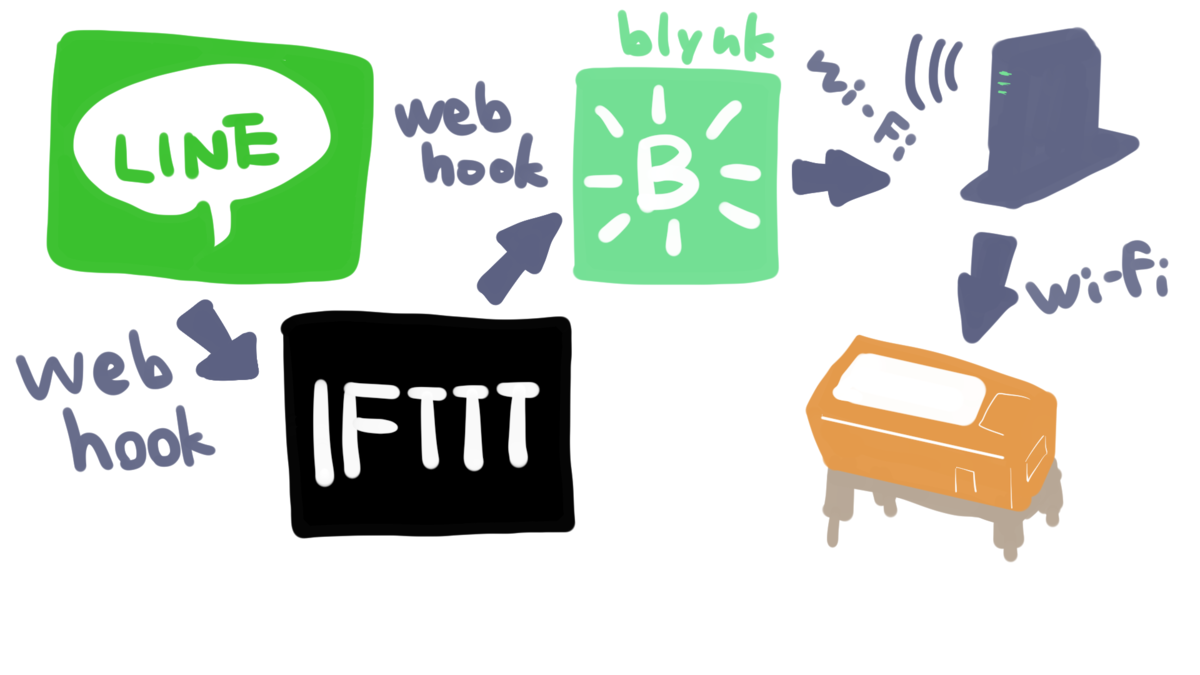

上記項でLINEからIFTTTの連携はできていたのでそこからついにBlynkに繋げることができました。動画でも出しましたが構成の概要図はこんな感じです。

f:id:yoichi_41:20200429000508p:plain

プログラム　クリックで展開

#include "M5StickC.h"
#include "bugC.h"

#include <WiFi.h>
#include <WiFiClient.h>
#include <BlynkSimpleEsp32.h>

// You should get Auth Token in the Blynk App.
// Go to the Project Settings (nut icon).
char auth[] = "YOUR_BLYNK_KEY";

// Your WiFi credentials.
// Set password to "" for open networks.
char ssid[] = "YOUR_SSID";
char pass[] = "YOUR_PASSWORD";

volatile bool startFlag = false;

#define LEFT_PIN 33
#define RIGHT_PIN 32

int lval = 0;
int rval = 0;
int threval = 200;

void setup()
{
    M5.begin();
    Wire.begin(0, 26, 400000);
    M5.Lcd.setTextColor(TFT_GREEN);
    M5.Lcd.setRotation(1);
    M5.Lcd.drawCentreString("LineBugC program", 80, 30, 2);
    // if add battery, need increase charge current
    M5.Axp.SetChargeCurrent(CURRENT_360MA);

    // Debug console
    Serial.begin(9600);
    pinMode(GPIO_NUM_10, OUTPUT); //add
    digitalWrite(GPIO_NUM_10, HIGH);//add

    Blynk.begin(auth, ssid, pass);
}

void loop()
{

    Blynk.run();

    M5.update();

    if(startFlag == true){
      M5.Lcd.fillScreen(TFT_BLACK); //塗りつぶし
      M5.Lcd.drawCentreString("RUN", 80, 30, 2);

      lval = analogRead(LEFT_PIN);
      rval = analogRead(RIGHT_PIN);

      M5.Lcd.setCursor(10, 50,1);
      M5.Lcd.printf("%d", lval);

      M5.Lcd.setCursor(10, 10,1);
      M5.Lcd.printf("%d", rval);

      if(threval < rval and threval < lval){
        BugCSetColor(0x100000, 0x100000);
        BugCSetAllSpeed(30, -30, 30, -30);
      }else if(threval < rval and threval >= lval){
        BugCSetColor(0x000000, 0x100000);
        BugCSetAllSpeed(20, 20, 20, 20);
      }else if(threval >= rval and threval < lval){
        BugCSetColor(0x100000, 0x000000);
        BugCSetAllSpeed(-20, -20, -20, -20);
      }else{
        BugCSetColor(0x000000, 0x000000);
        BugCSetAllSpeed(35, -35, 35, -35);
      }
    }else{
      BugCSetColor(0x000000, 0x000000);
      BugCSetAllSpeed(0, 0, 0, 0);
      M5.Lcd.fillScreen(TFT_BLACK); //塗りつぶし
      M5.Lcd.drawCentreString("STOP", 80, 30, 2);
    }

    if(M5.BtnA.wasPressed())
    {
      BugCSetColor(0x000000, 0x000000);
      BugCSetAllSpeed(0, 0, 0, 0);
      startFlag = !startFlag;
      if(startFlag == false){
        M5.Lcd.fillScreen(TFT_BLACK); //塗りつぶし
        M5.Lcd.drawCentreString("STOP", 80, 30, 2);
      }
    }
}

BLYNK_WRITE(V0){ //仮想ピンを読んだ時の動作
  int LED = param[0].asInt();
  Serial.println(LED);

  if(param[0].asInt() == 1){
    digitalWrite(GPIO_NUM_10, LOW);    //LEDを光らせる　LOWで光るので注意
    delay(1000);
    digitalWrite(GPIO_NUM_10, HIGH);
    startFlag = !startFlag;　//フラグのTrueとFalseを入れ替える
  }
}

こちらM5Stack、M5StickCおよびBlynkのライブラリとBugC.hとBugC.Cppが必須ですのでご注意ください。 M5StickC/examples/Hat/BUGC at master · m5stack/M5StickC · GitHub
